Waterproof Products Introduction


防水产品介绍

防水连接器具备三大性能 :
即机械性能、电气性能和环境性能。  
  1.环境性能 :
常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。
 耐温: 目前防水连接器的最高工作温度为200℃(少数高温特种防水连接器除外),最低温度为-65℃。由于防水连接器工作时,电流在接触点处产生热量,由于防水连接器工作时,电流在接触点处产生热量,导致温升,因此一般认为工作温度应等于环境温度与接点温升之和。在某些规范中,明确规定了防水连接器在额定工作电流下容许的最高温升。
 耐盐雾: 防水连接器在含有潮气和盐分的环境中工作时,其金属结构件、接触件表面处理层有可能产生电化腐蚀,影响防水连接器的物理和电气性能。为了评价电防水连接器耐受这种环境的能力,规定了盐雾试验。它是将防水连接器悬挂在温度受控的试验箱内,用规定浓度的氯化钠溶液用压缩空气喷出,形成盐雾大气,其暴露时间由产品规范规定,至少为48小时。

防水头功能

1. 振动和冲击: 耐振动和冲击是电防水连接器的重要性能,在特殊的应用环境中如航空和航天、铁路和公路运输中尤为重要,它是检验电防水连接器机械结构的坚固性和电接触可靠性的重要指标。在有关的试验方法中都有明确的规定。冲击试验中应规定峰值加速度、持续时间和冲击脉冲波形,以及电气连续性中断的时间。
耐湿潮气的侵入会影响连接h绝缘性能,并锈蚀金属零件。恒定湿热试验条件为相对湿度90%~95%(依据产品规范,可达98%)温度+40±20℃,试验时间按产品规定,最少为96小时。交变湿热试验则更严苛。
2、机械性能 :
就连接功能而言,插拔力是重要地机械性能。插拔力分为插入力和拔出力(拔出力亦称分离力),两者的要求是不同的。插入力要小(从而有低插入力LIF和 无插入力ZIF的结构),而分离力若太小,则会影响接触的可靠性。另一个重要的机械性能是防水连接器的机械寿命。机械寿命实际上是一种耐久性(durability)指标,在国标GB5095中把它叫作机械操作。它是以一次插入和一次拔出为一个循环,以在规定的插拔循环后防水连接器能否正常完成其连接功能(如接触电阻值)作为评判依据。

防水连接器的插拔力和机械寿命与接触件结构(正压力大小)接触部位镀层质量(滑动摩擦系数)以及接触件排列尺寸精度(对准度)有关。
3.电气性能 
防水连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
① 绝缘电阻 衡量电防水连接器接触件之间和接触件与外壳之间绝缘性能的指标,其数量级为数百兆欧至数千兆欧不等。
② 抗电强度 或称耐电压、介质耐压,是表征防水连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
③ 接触电阻 高质量的电防水连接器应当具有低而稳定的接触电阻。防水连接器的接触电阻从几毫欧到数十毫欧不等。

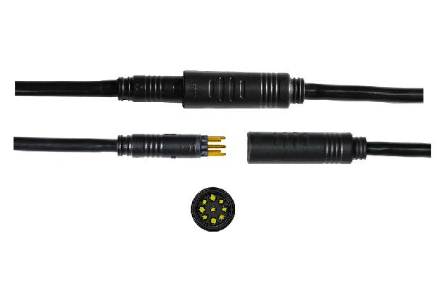

直插式小九芯小功率防水连接器
产品型号:DS-HH03090010F/M 温度范围:-40℃~+85℃ 额定电压:500V AC 额定电流:1到3号端子为15A 4到9号端子3A 接触电阻:≤10mΩ 绝缘电阻:在常态条件和潮湿条件下应≥10MΩ 耐 电 压:AC 800V 50Hz 1分钟无击穿或闪路现象 接 触 件:铜合金镀锡/镀金 防护等级:IP66 机械寿命:200次

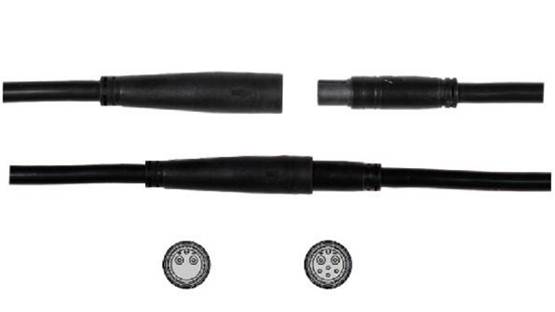

大MINI直插式2,3,4,5,6芯防水连接器
产品型号:DS-XH000N0095F/M 温度范围:-40℃~+85℃ 额定电压:200V AC 额定电流:3A(根据具体情况所配电缆来确定) 接触电阻:≤10mΩ 绝缘电阻:在常态条件和潮湿条件下应≥10MΩ 耐 电 压:AC 200V 50Hz 1分钟无击穿或闪路现象 接 触 件:铜合金镀锡/镀金 防护等级:IP66


6P防水连接器
产品型号:DS-XH00060075F/M 温度范围:-40℃~+85℃ 额定电压:200V AC 额定电流:3A(根据具体情况所配电缆来确定) 接触电阻:≤10mΩ 绝缘电阻:在常态条件和潮湿条件下应≥10MΩ 耐 电 压:AC 200V 50Hz 1分钟无击穿或闪路现象 接 触 件:铜合金镀锡/镀金 防护等级:IP66



电源2+4芯防水连接器
产品型号:DS-DY00060115M/F 温度范围:-40℃~+85℃ 额定电压:500V AC 额定电流:1-15A(根据具体所配电缆来确定) 接触电阻:≤10mΩ 绝缘电阻:在常态条件和潮湿条件下应≥10MΩ 耐 电 压:AC 800V 50Hz 1分钟无击穿或闪路现象 接 触 件:铜合金镀锡/镀金 防护等级:IP66 机械寿命:200次
最大外径:插头10mm插座12mm
配合总长:78mm
使用导线规格:1.2mm ²~2.0mm ²
应用范围:应用于电子电器设备的电源连接及信号传输(常用于电池与控制器之间的连接)

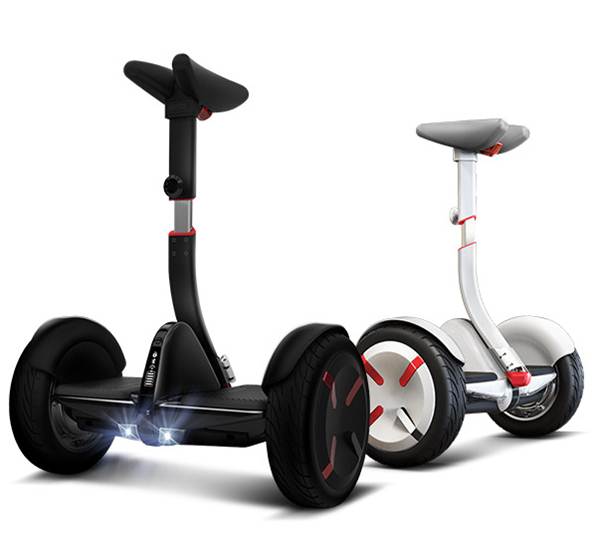

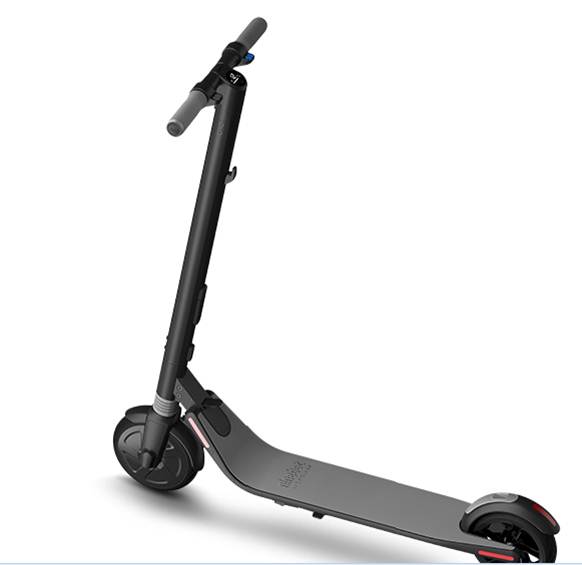

终端产品展示
